Este link é o preço unitário do CHM-551 sem incluir o transporte.Preço EXW: CHM-551: US$ 7800
Por favor, entre em contato conosco por e-mail para detalhes de envio, nosso e-mail: sales@charmhigh-tech.com
Modelo atualizado Gênio pequenoCHM-551Máquina de recolha e colocação SMD.Alta precisãoparafuso de esferasTransportador automático de PCB, 50 alimentadores 4 cabeças SMT pick and place robot
CHM-551 SMT Pick and Place Machine (comMudança automática do bico) para a produção por lotes SMT.0201apoiado.Apoio ao teste CPK.Solução económica para a montagem SMT.
Modelo atualizado da Charmhigh, alta precisão, alta configuração.Poupa espaço, muito bom para produção em pequenos lotes com alta estabilidade.
Introdução:
A CHM-551 é uma máquina automática de seleção e colocação SMT de uso geral de alta precisão e alta velocidade de quatro cabeças, com mecanismo de configuração de ponta e excelente desempenho, e seu preço é acessível.É utilizado para prova de I&D e produção SMT de pequenas e médias dimensões, e pode recuperar rapidamente o custo do investimento.

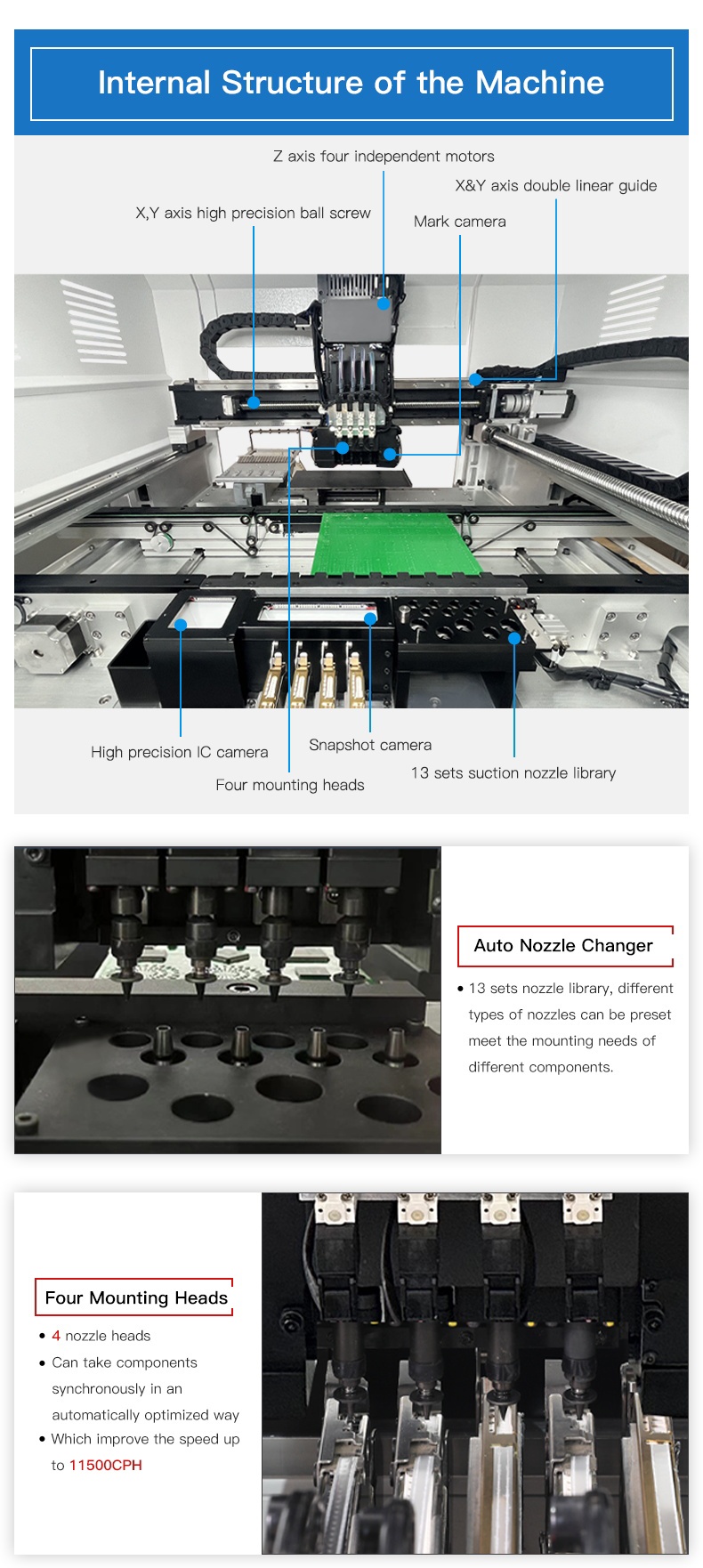

Características da máquina
1. Suporte ao teste CPK
2. Troca automática de bocal (13 conjuntos de biblioteca de bocal)
3- Compensação térmica
4. Transporte automático
5. Velocidade ideal:11500CPH IPC9850:8850CPH
6. ......
Para mais características da máquina, consulte o nosso gerente de conta por e-mail: kimi@charmhigh-tech.com
| Especificações do CHM-551 | |
| Dimensões | 1050mm(L) x1050mm(W) x 1360mm(H) |
| Peso | 310 kg |
| Fornecimento de energia | AC220V (50Hz, de fase única) 1,5kw |
| Fornecimento de ar | 0.5MPa ~ 0,7MPa |
| Gerar vácuo | bomba de vácuo |
| Quantidade de cabeças de montagem | 4 cabeças |
| Velocidade de montagem | 11500CPH (ótimo)IPC9850: 8850cph |
| A precisão está aumentando | (XY) ± 0,05 mm; CPK≥1.0 |
| Altura do componente | 12 mm |
| Tipo de componente | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, etc. (resistores/condensadores/diodos/triodos/LED/IC, etc.) |
| Espessura do PCB | 0.6 mm~3.5 mm |
| Tamanho do PCB | 350 mm ((L) x 270 mm ((W) (padrão); 600 mm ((L) x 350 mm ((W) (facultativo) |
| Alteração do bico | Troca automática do bico (biblioteca de bicos de 13 buracos) |
| Sistema de controlo | Computador industrial integrado (Windows) equipado com monitor, teclado e mouse |
| Sistema de accionamento | Equipamento para: adotar aceleração e desaceleração flexíveis na curva S |
| Sistema de transmissão | Parafuso de esfera + guia linear |
| Sistema de alimentação | 50 Yamaha 8mm padrão de alimentação pneumática/elétrica (também adequado para bandeja IC e alimentador de bastão) |
| Sistema de visão | Câmara de instantânea x4 (dimensão do componente aplicável: 14 mm × 14 mm); IC camerax1 (tamanho do componente aplicável:36 mm × 36 mm); Marca camerax2 |
Destaque:
1Troca automática de bocal, não precisa de trocar o bocal manualmente, muito conveniente!
2Sistema de câmara de visão forte, câmaras atualizadas com maior precisão, IC placecd mais preciso e min componente 0201.
3Com um transportador automático de PCB, construímos uma pequena linha de produção SMT, liberta as tuas mãos!
4. Alta configuração com software inteligente, maior duração, Charmhigh fornecer parte mecânica mais forte.
Trabalho com alimentadores Yamaha padrão universal ((comprado separadamente):
Opção:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm alimentador elétrico
2. 8x4mm / 12mm/ 16mm / 24mm / 32mm / 44mm alimentador pneumático
3. Alimentação por vibração
| Ponto | Quantidade | Ponto | Quantidade |
| Máquina de recolha e colocação | 1 | Pinça | 1 |
| Nozles | 8 | Fecho de hexágono interno | 1 |
| Caixa de ferramentas | 1 | Óleo lubrificante | 1 |
| Cartão de garantia | 1 | Filtro | 4 |
| Manual do utilizador | 1 | Conector rápido | 1 |
| Relatório de ensaio | 1 | Mouse Pad | 1 |
| Pincel | 1 | Cabo de alimentação | 1 |
Por favor, observe:
O CHM-551 SMT pick and place machine só precisa de ligar uma fonte de ar externa que é preparada por si mesmo, e os alimentadores Yamaha precisam ser comprados separadamente.A máquina passou pelo controlo de qualidade antes de sair..Nós fornecemos serviço pós-venda oportuno, cada máquina 100% testado bem antes do envio. Por favor, comprá-lo com confiança.Serviço e garantia:A máquina completa tem um período de garantia de 1 ano a partir do momento da compra e serviço vitalício. Sempre fornecemos peças de reposição de máquinas, fornecimento direto confiável da fábrica.Fornecemos suporte e aconselhamento técnico em Q/A e solução de problemas online.Fornecer um-a-um serviço pós-venda. Cada máquina 100% testado bem antes de embarque.Apoio técnico e contacto:Kimi LiuCharmhigh Technology LimitedMob/ WhatsApp: 0086 135 106 75756Skype: kimiliu89E-mail: kimi@charmhigh-tech.comTim LeeCharmhigh Technology LimitedMob/ WhatsApp: 0086 186 734 21112Skype:18673421112E-mailTim@charmhigh-tech.com Bem-vindo a seguir-nos emYouTube: www.youtube.com/kimiLiuCharmhighSe pretender ver mais informações e vídeos, contacte-nos por e-mail.Charmhigh SMT, fornecimento de fábrica, entrega rápida. Charmhigh, marca Chiense.
| Especificações do CHM-551 | |
| Dimensões | 980mm(L) x1050mm(W) x 880mm(H) |
| Peso | 190 kg |
| Fornecimento de energia | AC220V (50Hz, de fase única) 1,5kw |
| Fornecimento de ar | 0.5MPa ~ 0,7MPa |
| Gerar vácuo | bomba de vácuo |
| Quantidade de cabeças de montagem | 4 cabeças |
| Velocidade de montagem | 11500CPH (ótimo) IPC9850: 8850cph |
| A precisão está aumentando | (XY) ± 0,06 mm; CPK≥1.0 |
| Altura do componente | 12 mm |
| Tipo de componente | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, etc. (resistores/condensadores/diodos/triodos/LED/IC, etc.) |
| Espessura do PCB | 0.6 mm~3.5 mm |
| Tamanho do PCB | 350 mm ((L) x 270 mm ((W) (padrão); 600 mm ((L) x 350 mm ((W) (facultativo) |
| Alteração do bico | Troca automática do bico (biblioteca de bicos de 13 buracos) |
| Sistema de controlo | Computador industrial integrado (Windows) equipado com monitor, teclado e mouse |
| Sistema de accionamento | Equipamento para: adotar aceleração e desaceleração flexíveis na curva S |
| Sistema de transmissão | Parafuso de esfera + guia linear |
| Sistema de alimentação | 50 Yamaha 8mm padrão de alimentação pneumática/elétrica (também adequado para bandeja IC e alimentador de bastão) |
| Sistema de visão | Câmara de instantânea x4 (dimensão do componente aplicável: 14 mm × 14 mm); IC camerax1 (tamanho do componente aplicável:25 mm × 25 mm); Marca camerax2 |
Serviço de pacote padrão:
A embalagem dos nossos P&P é de madeira de exportação padrão para evitar danos durante o transporte.
Serviço de transporte:
1- Envio por via TNT/DHL/FedEx express porta a porta.
Para pacotes inferiores a 200 kg, pode utilizar TNT, DHL, Fedex ou outra empresa expressa, é serviço porta a porta, normalmente leva 5-8 dias para entrega.Os impostos e encargos não estão incluídos no preço do artigo ou nos encargos de envioEstes encargos são da responsabilidade do comprador.
2- Envio por via aérea / marítima.
Para grandes quantidades, acima de 500 kg, pode utilizar a entrega aérea ou marítima.
FCA:Nós enviaremos as mercadorias para o armazém na China solicitado pelo comprador, a companhia aérea ajudará a organizar um voo internacional para enviar as mercadorias em seu lugar.
CIF: Significa enviar mercadorias para o porto marítimo mais próximo dos compradores por transporte marítimo, cerca de 18 ~ 40 dias de tempo de envio, não tem informações de rastreamento, o comprador deve fazer o desembaraço aduaneiro localmente e pagar impostos aduaneiros,Você pode usar um agente para fazer todas as coisas locais e entregar as mercadorias para sua casa.
FOBO que significa que você pode organizar a empresa de navegação, vamos enviar as mercadorias para o porto marítimo na China de acordo com a sua notificação, e vamos fazer todas as coisas locais na China.,As outras taxas são da responsabilidade do comprador.
3- Envio para a Rússia.
Enviaremos as mercadorias por avião, o comprador não precisa pagar impostos, primeiro enviaremos as mercadorias para Moscou, o remetente fará todo o desalfandegamento, o remetente pagará impostos antecipadamente.Depois que os produtos chegaram a MoscovoO local expresso da Rússia entrega as mercadorias para sua casa, para que o comprador não precise se preocupar com os impostos.
O tempo de envio é de cerca de 18 ~ 35 dias úteis! tem detalhes número de rastreamento e informações de rastreamento.
Site de rastreamento: https://www.17track.net/ru
4- Pegue na nossa fábrica.
Pode usar o seu próprio agente de transporte ou a sua conta DHL/TNT/Fedex. Pode arranjar a sua recolha directamente da nossa fábrica.
Ou se você tem algum transportador na China, podemos enviar as mercadorias para o seu transportador diretamente.
