- Não.Este link TC06 pick and place máquina preço unitário $ 14000 (sem incluir o transporte)
Será enviado por mar.Contacte-nos para mais detalhes de envio, nosso e-mail: sales@charmhigh-tech.com
Esta máquina é compacta e adorável, mas incrivelmente poderosa.
Design estreitoMáquina de selecção e colocação SMT de módulo TC06 de alta precisão6 cabeças 50 alimentadores, apoio 01005CPK> 1.0

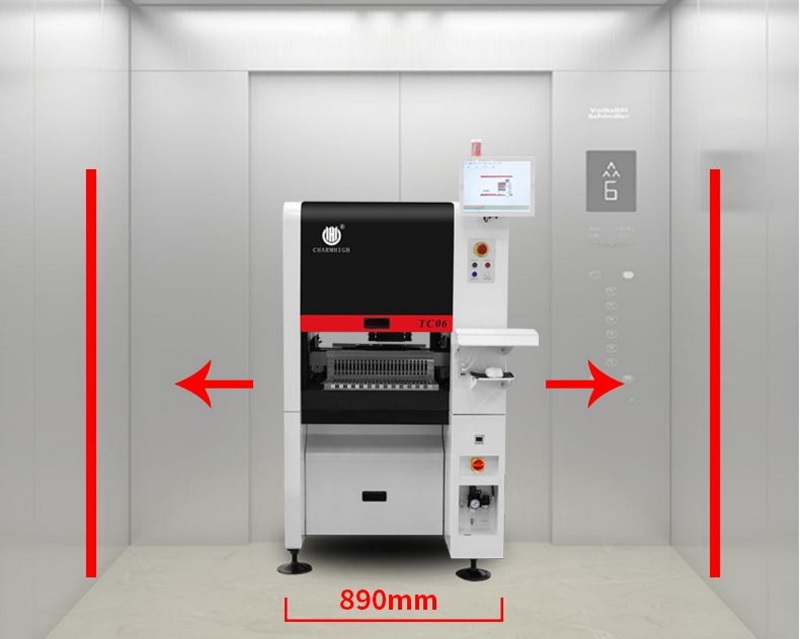

89 cm de largura, adequado para a maioria das portas de escritório e elevadores!
Parâmetros do TC06 Charmhigh:
| Dimensões | 890 mm ((L) x 1450 mm ((W) x 1500 mm ((H) |
| Peso | 900 kg |
| Fornecimento de energia | AC220V (50Hz, monofase), 3kW |
| Fornecimento de ar | 0.5MPa ~ 0,7MPa |
| Gerar vácuo | Bomba de vácuo incorporada |
| Quantidade de cabeças de montagem | 6 |
| Velocidade de montagem | 27800cph (ótimo) |
| A precisão está aumentando | ± 0,04 mm CPK≥1.0 |
| Altura do componente | ≤ 12 mm |
| Tipo de componente | Exclusão do condensador de resistência, diodo cilíndrico, alumínio condensador, SOT, SOP, QFP, QFN, BGA, etc. |
| Espessura do PCB | 0.6 mm~3.5 mm |
| Tamanho do PCB | 350 mm ((L) x 300 mm ((W) |
| Transporte de PCB | Transporte automático de trilhos de três secções, dispositivo de suporte de PCB |
| Alteração do bico | Troca automática de bocal (biblioteca de bocal de 19 buracos) |
| Sistema de controlo | Computador industrial integrado (sistema Windows) equipado com monitor, teclado e mouse |
| Sistema de accionamento | eixo X&Y acionado porServomotores da Panasonic |
| Sistema de transmissão | Parafusos de aterragem + guias lineares |
| Sistema de alimentação | 50 NXT 8 mm de alimentação padrão (também adequado para bandeja IC e alimentador de bastão) |
| Sistema de visão | Câmara de voo x 6 (tamanho do componente aplicável: 16 mmx16 mm); Câmara de circuito integrado x 1 (tamanho do componente aplicável: 36 mmx36 mm); Câmera de marcação x 2 |
Charmhigh TC06:
1Número de modelo: TC06
2- Charmhigh.
3Configuração principal:Fornecimento automático completo em linha + entrega automática de PCB + 6 cabeças 50 alimentadores + (xy) ± 0,04 mm CPK> 1.0 + eixo X&Y acionado por servomotor Panasonic + trocador automático de bocal + 9 câmaras + parafuso de aterramento e guias lineares +Compensação térmica + velocidade ideal: 27800CPH
4. Alimentação: Alimentação Fuji Electric (compra separada)
5Área de PCB:350 mm ((L) * 300 mm ((W)
6. Vem com computador e teclado e mouse com sistema Windows
7Componente: 01005/ 0201/ 0402 / 0603-5050/ diodo/ triodo/ SOP/ QFP/ QFN/ BGA/ LED... até a IC máxima de 36*36mm
8Dimensão: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, monofase)
9Tempo de execução: 5-7 dias úteis
10Entrega: por mar / recolha da nossa fábrica diretamente / envio para o armazém da China
11Método de pagamento: transferência bancária (T/T)
12Embalagem: caixa de compensado
Vantagens do TC06:
- O apoio ao CPK é uma chave importante para a escolha de uma máquina de recolha e colocação, tornando o processo de produção SMT mais estável.
-ANC: Troca automática de bocal, os bocalos podem ser automaticamente alocados de acordo com os componentes, tornando a produção SMT mais inteligente e mais eficiente.
- Cabeça de montagem universal de alta precisão: uma máquina pode satisfazer as necessidades de montagem de vários componentes com elevada estabilidade
- Estrutura de base de ferro fundido, a máquina de pegar e colocar funciona sem problemas a alta velocidade, melhor do que o mármore.
- O eixo X&Y accionado por um servomotor da Panasonic garante a estabilidade e precisão a longo prazo da máquina.
Soluções de pontos dolorosos específicos da máquina: "Mudar os bicos enlouquece a minha equipa"
O trocador automático de bocal lida com 6 tipos em 30 segundos.
Soluções de pontos dolorosos específicas da máquina:
"O calor do verão arruína a precisão de posicionamento"
A compensação térmica inteligente mantém ± 0,01 mm durante todo o dia.
Soluções de pontos dolorosos específicas da máquina:
"O alinhamento do alimentador consome tempo de produção"
Laser Auto-Calibração ¢ definir 50 alimentadores em 5 minutos.
Soluções de pontos dolorosos específicas da máquina:
"Enquanto os outros tremem, nós ficamos firmes: estabilidade de duplo motor para uma colocação perfeita em alta velocidade".
"Finalmente uma máquina que não vibra com pequenos chips quando faz pedidos apressados".
Soluções de pontos dolorosos específicas da máquina:"A instalação de novos componentes leva horas"
Biblioteca pré-carregada de Componentes Comuns - arrastar e soltar para iniciar.
Soluções de pontos dolorosos específicas da máquina:O tempo de inatividade da máquina mata os nossos prazos"
O TC06 funciona como três máquinas com fiabilidade 24 horas por dia.
Soluções de pontos dolorosos específicas da máquina:"O treino de novos operadores leva meses"
Interface simples ∙ qualquer um pode executá-lo em 1 hora.
Exemplos de montagem:
Compra separada:
1. NXT alimentador elétrico
2. Alimentação de vibração NXT
3Caixa de IC
4. Equipamento de fixação de rolos dianteiros e traseiros
5. Carrinho de alimentação NXT
Nossa fábrica Charmhigh recebeu IOS9001, por favor compra equipamentos de uma fábrica excelente.
Parâmetros do TC06 Charmhigh:
| Dimensões | 890 mm ((L) x 1450 mm ((W) x 1500 mm ((H) |
| Peso | 900 kg |
| Fornecimento de energia | AC220V (50Hz, monofase), 3kW |
| Fornecimento de ar | 0.5MPa ~ 0,7MPa |
| Gerar vácuo | Bomba de vácuo incorporada |
| Quantidade de cabeças de montagem | 6 |
| Velocidade de montagem | 27800cph (ótimo) |
| A precisão está aumentando | ± 0,04 mm CPK≥1.0 |
| Altura do componente | ≤ 12 mm |
| Tipo de componente | Exclusão do condensador de resistência, diodo cilíndrico, alumínio condensador, SOT, SOP, QFP, QFN, BGA, etc. |
| Espessura do PCB | 0.6 mm~3.5 mm |
| Tamanho do PCB | 350 mm ((L) x 300 mm ((W) |
| Transporte de PCB | Transporte automático de trilhos de três secções, dispositivo de suporte de PCB |
| Alteração do bico | Troca automática de bocal (biblioteca de bocal de 19 buracos) |
| Sistema de controlo | Computador industrial integrado (sistema Windows) equipado com monitor, teclado e mouse |
| Sistema de accionamento | eixo X&Y acionado porServomotores da Panasonic |
| Sistema de transmissão | Parafusos de aterragem + guias lineares |
| Sistema de alimentação | 50 NXT 8 mm de alimentação padrão (também adequado para bandeja IC e alimentador de bastão) |
| Sistema de visão | Câmara de voo x 6 (tamanho do componente aplicável: 16 mmx16 mm); Câmara de circuito integrado x 1 (tamanho do componente aplicável: 36 mmx36 mm); Câmera de marcação x 2 |
Serviço de pacote padrão:
A embalagem dos nossos P&P é de madeira de exportação padrão para evitar danos durante o transporte.
Serviço de transporte:
1- Envio por via TNT/DHL/FedEx express porta a porta.
Para pacotes inferiores a 200 kg, pode utilizar TNT, DHL, Fedex ou outra empresa expressa, é serviço porta a porta, normalmente leva 5-8 dias para entrega.Os impostos e encargos não estão incluídos no preço do artigo ou nos encargos de envioEstes encargos são da responsabilidade do comprador.
2- Envio por via aérea / marítima.
Para grandes quantidades, acima de 500 kg, pode utilizar a entrega aérea ou marítima.
FCA:Nós enviaremos as mercadorias para o armazém na China solicitado pelo comprador, a companhia aérea ajudará a organizar um voo internacional para enviar as mercadorias em seu lugar.
CIF: Significa enviar mercadorias para o porto marítimo mais próximo dos compradores por transporte marítimo, cerca de 18 ~ 40 dias de tempo de envio, não tem informações de rastreamento, o comprador deve fazer o desembaraço aduaneiro localmente e pagar impostos aduaneiros,Você pode usar um agente para fazer todas as coisas locais e entregar as mercadorias para sua casa.
FOBO que significa que você pode organizar a empresa de navegação, vamos enviar as mercadorias para o porto marítimo na China de acordo com a sua notificação, e vamos fazer todas as coisas locais na China.,As outras taxas são da responsabilidade do comprador.
3- Envio para a Rússia.
Enviaremos as mercadorias por avião, o comprador não precisa pagar impostos, primeiro enviaremos as mercadorias para Moscou, o remetente fará todo o desalfandegamento, o remetente pagará impostos antecipadamente.Depois que os produtos chegaram a MoscovoO local expresso da Rússia entrega as mercadorias para sua casa, para que o comprador não precise se preocupar com os impostos.
O tempo de envio é de cerca de 18 ~ 35 dias úteis! tem detalhes número de rastreamento e informações de rastreamento.
Site de rastreamento: https://www.17track.net/ru
4- Pegue na nossa fábrica.
Pode usar o seu próprio agente de transporte ou a sua conta DHL/TNT/Fedex. Pode arranjar a sua recolha directamente da nossa fábrica.
Ou se você tem algum transportador na China, podemos enviar as mercadorias para o seu transportador diretamente.
